一、适用范围：

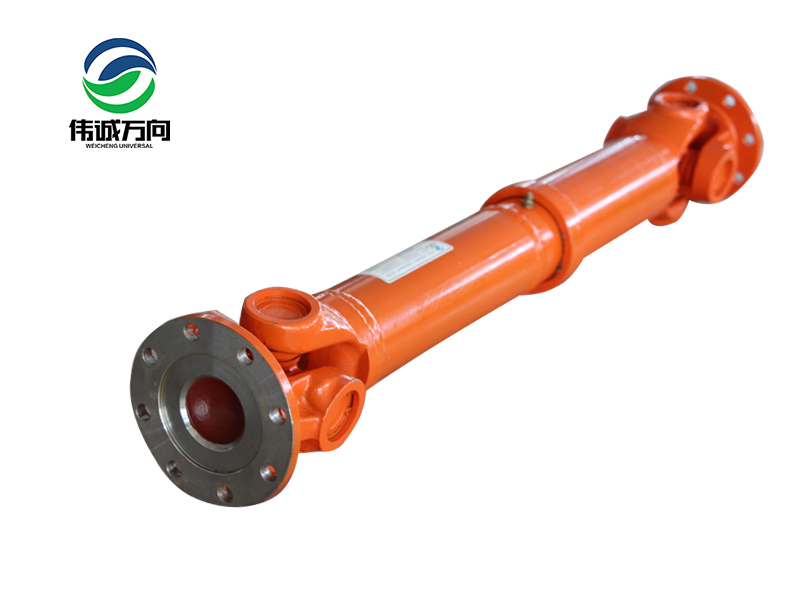

SWC-I型万向联轴器主要适用于造纸设备、普通机械、水泵设备和测试试验台等各类通用机械场合。联接两个不同轴线的传动轴系。其法兰直径为58-225mm，传递额定转矩范围150-22，000N.m，轴线折角为25°-35°。万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。

二、结构特点：

1、万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。

2、轻型万向联轴器最大的特点是：其结构有较大的角向补偿能力，转动惯量小，拆装简单，低维护等优点。

三、选型与保养：

我们提供轻型万向轴选型、万向轴参数设计研发及万向轴生产等一站式服务，万向轴生产厂家直接供货，让您省时、省力、省心。同时提供SWC-I轻型万向联轴器的运输与储存、安装与使用、保养与维修等方面的技术指导。

注：1.上表中各代号含义如下：

L --标准长度，对可伸缩型而言，长度L系缩短状态下的最小长度；

Lv--伸长量；

m--质量；

Tn--公称转矩（取屈服转矩的50%）；

Tf--疲劳转矩，即在变弯负荷作用下按疲劳强度确定的许用转矩；

β--最大轴线折角；

mL--增长100mm的质量。

2.上表中未注明计量单位者按毫米计；

3.用户需要改变标准长度，伸缩量和法兰型式尺寸时，请和我厂商定。
